VSR系列智能频谱消除应力系统

    以windows为系统平台,功能强大,扩展无限,图形界面超人性化设计,时尚简约。本系统集成以下功能模块:频谱谐波、亚共振、手动时效、振动焊接。
1.其独特功能优势:
1.1采用频谱分析谐波处理技术,对所有工件都可分析出内部的谐波频率,优选处理效果最佳的5种振型频率,2种备选频率,从而解决了传统振动时效产品对残余应力呈多维分布、精度要求高的结构复杂工件无法处理的难题。多方向多振型动应力与工件内部多维残余应力充分叠加,使处理效果远远优于热时效和传统振动时效。
1.2工艺定型功能
系统对工件进行多次频谱分析、数据采集后优化选择7个频率后,可以将多次优化选择的频率进行组合,形成一组固定的频率并保存,以供相同工件振动时直接调用,而不需要再次进行频谱分析,便于批量生产工艺定型,提高生产效率。
1.3振动频率精调功能
时效过程中,可通过按“点升”或“点降”键改变当前时效频率,在上升或下降过程中,通过观察加速度值的变化,当达到最佳效果时,停止调整,以当前频率进行时效处理。此功能还可以当振动强度或工作电流比较大的情况下,降低振动强度或工作电流,以保护系统并提高激振器使用寿命。
1.4数据动态保存功能
在时效处理时,设备因断电、电流过载等原因中止时,系统可自动把已经处理完毕的数据保存在1 个临时文件中。当重新启动机器后,可找到临时文件,以新的文件名保存、打印或继续进行时效处理。
1.5处理次数统计功能
系统自动显示累计处理次数,处理完整的5个谐波频率为1次,有效统计处理的工件数量。
1.6设备高度集成智能化,完全能够自动寻找、优化、选定振动时效工艺参数,对激振点、支撑位置、信号采集位置无特殊要求,对工艺方案完全靠设备自动制定而无需人为参与,从而对操作者要求很低,保证不同操作者使用而获得相同的工艺效果。
1.7由于采用6000rpm以下的低频谐波,振动噪音很小,大大降低了工作现场的噪音污染,为实现工业生产的绿色制造又向前迈进了一步。
1.8高效、严格的数字信号处理,无需进行全程扫描,即可得到相应的峰值,并可自动确定最佳的振动频率组。
1.9当系统瞬间电流超过电机额定电流,但小于系统最大保护电流时,系统依然能够正常工作。
1.10加装高精尖设备需要的电源滤波器,防止工作电流受干扰波动时设备造成损伤。
1.11电机驱动电路采用稳压控制电路,电机工作中电流波动小、电机运行平稳;消除了电流脉冲产生的尖音,噪音低;电机长时间工作时,温升小、可靠性高,延长了电机使用寿命。
2.软件功能介绍
2.1频谱模式
2.1.1频谱谐波模式无需全程扫描,自动淘汰亚共振频率,能有效防止电机由于工作电流过大造成使用寿命缩短甚至烧毁。振动频率为6000rpm100Hz内)以下,超低噪音,绿色环保。
2.1.2先进的频谱分析技术,可从数十种谐波频率中自动优选5个频率和2个备选频率进行时效处理。
2.1.3百种工件,一种工艺,解决了高刚性、高固有频率等工艺难题。
2.1.4对工件实现多维多振型处理,处理效果明显优于传统亚共振时效和热时效。
2.1.5可存储每一种时效过工件的参数曲线数据,再次时效同类工件时可直接调用进行时效处理。
2.1.6全程实时监控电流、加速度等运行值,如过载自动停机以保护设备。
2.1.7可手动循环精调时效频率。
2.2亚共振模式
2.2.1中国首台亚共振设备诞生地,经典传承。
2.2.2任意设定区间,扫描后自动分析判峰,制定最佳时效点进行时效处理。
2.2.3多种亚共振模式,时效工艺科学、人性化。
2.3振动焊接模式
边振边焊,减少焊接变形,减少焊缝夹渣、气泡,改善焊液流动性,极大提高焊接质量,减少焊接残余应力,提高构件加工精度和尺寸稳定性。
3.硬件配置

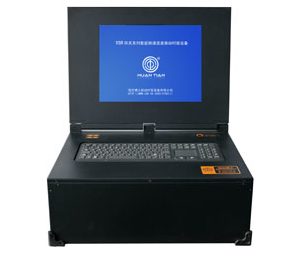

3.1控制箱
3.1.1按照国际标准专业设计高档铝合金机箱,表面硬质阳极氧化处理,最新电磁屏蔽技术,防止因干扰造成信号波动、失真;配有独特双通道风冷散热系统,机箱散热良好;
3.1.2军工级防水键盘,日本夏普超清晰工业A级液晶屏,随机动态曲线,图形时效数据清晰明了;
3.1.3主机采用进口专业设计的工业级便携式计算机,具有超快数据运算、处理能力;
3.1.4进口工业级计算机主板,支持Intel Pentium D(双核处理器)、Pentium4、Celeron D等主流处理器;支持IDE或SATA接口的硬盘;
3.1.5Intel公司原装中央处理器(CPU)。
3.1.6Intel工业级固态硬盘,可大量存储各种工件的处理资料、曲线、图表等,以便随时查阅;
3.1.7人机操作界面:键盘和鼠标;
3.1.8四个USB端口,方便用户通过移动硬盘或U盘备份数据;
3.1.9高速多通道A/D数据板,保证了数据采集高速、准确、有效;
3.1.10下位机采用高性能微处理器,具有频率精调功能,稳频精度达±1rpm;
3.1.11先进稳波数字电路设计,电气特性平稳、无电气噪音;
3.1.12硬件配置可由顾客任意选配,系统功能模块化设计,系统可以随时升级;
3.1.13德国西门康IGBT主回路技术,自主设计的吸收电路模块,使系统更加稳定、安全可靠;
3.1.14可标配任何PC打印机,高清快速打印时效曲线图表等数据;
3.1.15加速度值按国家标准在规定范围内进行校订,以保证振动强度。

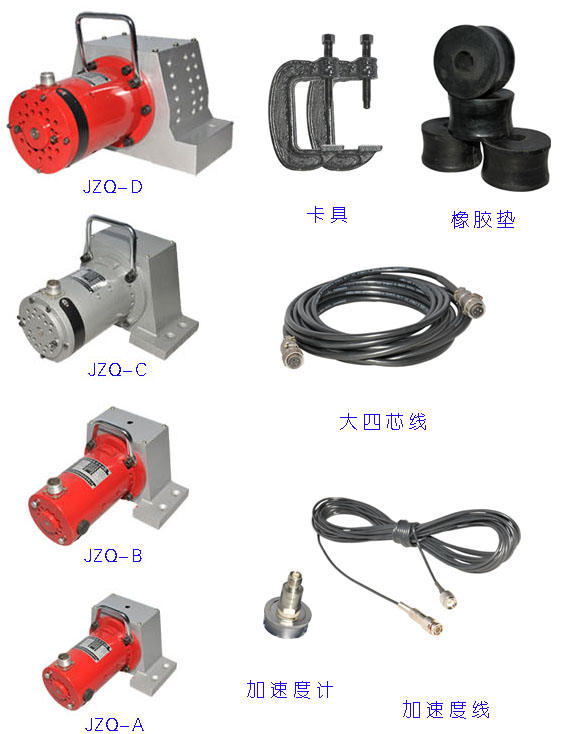

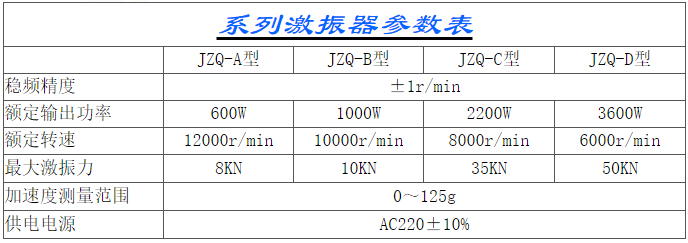

3.2激振器:
3.2.1唯独我公司自行制造的振动时效专用激振器由哈尔滨工业大学专家特殊设计,我公司规模化生产,采用4碳刷设计,合金钢端盖日本NSK原装进口轴承;
3.2.2电机采用稀土永磁材料,具有高导磁性能、磁损小、永不退磁、体积小、重量轻、扭力大、温升低、噪音小、寿命长,并设有防尘保护,避免粉尘及杂物吸入造成电机短路,具有良好的稳态工作性能,使用寿命10年以上;
3.2.3电机采用专业设计的无源永磁脉冲测速系统,反馈信号标准、规范、稳定,测速更精准,避免了光耦式反馈测速系统易损坏的难题;


订购:VSR系列频谱谐波消除应力系统
